doprowadzane z zewnątrz
ogranicza energię do podgrzania nawiewu
współpraca z nagrzewnicami SONNIGER
prosty układ dla dużych kubatur

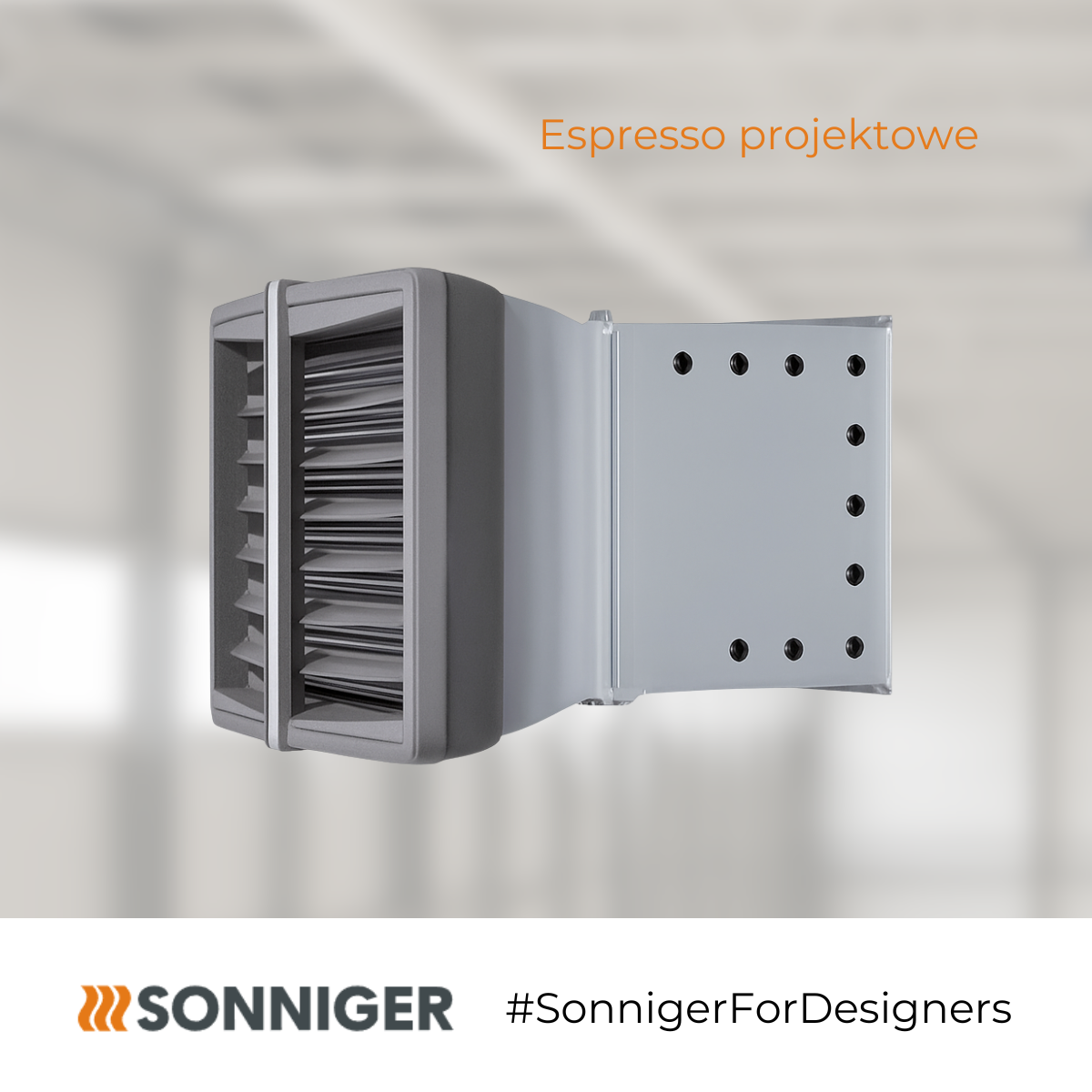

Jak działa nagrzewnica z komorą mieszania?
Zwykła nagrzewnica pracuje głównie na powietrzu obiegowym z hali. Po dołożeniu komory mieszania do urządzenia można doprowadzić kanałem lub czerpnią powietrze zewnętrzne i zmieszać je z cieplejszym powietrzem recyrkulacyjnym. Powstała mieszanina przechodzi następnie przez nagrzewnicę i wraca do pomieszczenia jako ogrzany nawiew.
W efekcie jedno urządzenie może realizować dwie funkcje: pokrywać część strat ciepła budynku oraz dostarczać powietrze wentylacyjne. To prostsza architektura niż pełna centrala wentylacyjna, ale trzeba pamiętać, że jej możliwości i wymagania są inne.
Recyrkulacja to nie odzysk ciepła
To ważne rozróżnienie. Komora mieszania zmniejsza ilość zimnego powietrza, które trzeba podgrzać, ponieważ część strumienia stanowi ciepłe powietrze obiegowe z hali. Nie odzyskuje jednak energii z powietrza usuwanego tak jak wymiennik obrotowy lub płytowy w centrali wentylacyjnej. Jeżeli wymagany jest duży strumień świeżego powietrza przez wiele godzin, warto porównać ten system z centralą z odzyskiem ciepła lub rooftopem.
Dwa warianty źródła ciepła
HEATER CONDENS + komora mieszania
Dobre rozwiązanie, gdy hala ma kotłownię, węzeł cieplny lub pompę ciepła. Przy udziale zimnego powietrza zewnętrznego trzeba szczególnie sprawdzić moc wymiennika oraz zabezpieczenie przeciwzamrożeniowe.
Nagrzewnica gazowa + komora mieszania
SONNIGER przewiduje również komory mieszania do aparatów gazowych. W takim układzie trzeba skoordynować wentylację z instalacją gazową, poborem powietrza do spalania, spalinami i automatyką urządzenia.
Co naprawdę trzeba dobrać?
Strumień świeżego powietrza
Nie dobiera się go „procentem przepustnicy”. Wynika z liczby ludzi, procesu, emisji, sposobu użytkowania i wymagań wentylacyjnych obiektu.
Moc grzewczą
Nagrzewnica musi pokryć zarówno straty budynku, jak i energię potrzebną do ogrzania zimnego powietrza zewnętrznego do wymaganej temperatury.
Nawiew i zasięg strugi
Świeże powietrze musi dotrzeć do strefy użytkowej bez powodowania przeciągów i bez krótkiego obiegu pomiędzy nawiewem a wyciągiem.
Wywiew
Dostarczając powietrze do hali, trzeba zapewnić jego kontrolowane usunięcie. Może to realizować np. wentylator dachowy lub istniejąca instalacja wywiewna.
Bilans ciśnienia
Nawiew i wywiew trzeba zbilansować z uwzględnieniem bram, infiltracji i wymagań procesu. Niepożądane podciśnienie może zwiększyć napływ zimnego powietrza przez nieszczelności.
Automatykę
Przepustnica świeżego i obiegowego powietrza powinna współpracować z pracą nagrzewnicy i – jeśli zastosowano – wentylatora wyciągowego.
Zabezpieczenie przed zamarznięciem – szczególnie ważne przy nagrzewnicy wodnej
Po otwarciu czerpni do komory może trafić powietrze o temperaturze kilkunastu stopni poniżej zera. Jeżeli przepływ wody jest zbyt mały, pompa nie pracuje albo zawór pozostaje zamknięty, wymiennik wodny może zamarznąć i ulec uszkodzeniu.
Dokumentacja SONNIGER przewiduje termostat przeciwzamrożeniowy dla układu HEATER CONDENS z komorą mieszania. W projekcie uwzględniamy również logikę siłownika przepustnicy, pracę pompy i zaworu oraz warunki rozruchu zimowego.
Nawiew musi mieć wywiew
Sama komora mieszania jest elementem nawiewnym. Jeżeli do hali wprowadzamy 3000 m³/h świeżego powietrza, podobny strumień musi znaleźć kontrolowaną drogę na zewnątrz, z uwzględnieniem wymaganego bilansu ciśnienia. W praktyce stosuje się wentylatory dachowe, wentylatory ścienne albo istniejący układ wyciągowy.
Automatyka komór SONNIGER przewiduje możliwość powiązania sygnału przepustnicy z pracą wentylatora wyciągowego. To pozwala utrzymywać bardziej stabilny bilans w miarę zmiany udziału powietrza świeżego.
Kiedy taki system ma sens?
Warsztat lub mała hala
Gdy potrzebujemy prostego ogrzewania nadmuchowego i umiarkowanej ilości świeżego powietrza bez rozbudowanej centrali.
Modernizacja
Jeżeli obiekt ma już nagrzewnice, czasem łatwiej rozbudować część układu o kontrolowany nawiew niż budować pełną instalację od początku.
Obiekt z recyrkulacją
Gdy wymagany strumień świeżego powietrza jest znacznie mniejszy niż całkowity strumień potrzebny do skutecznego ogrzewania i mieszania powietrza w hali.
Prosty podział na strefy
Kilka zestawów można przypisać do niezależnych części hali, pod warunkiem poprawnego zaprojektowania bilansu nawiewu i wywiewu.
Kiedy lepsza będzie centrala lub rooftop?
Jeżeli obiekt wymaga dużego udziału powietrza zewnętrznego przez większość doby, precyzyjnej filtracji, odzysku ciepła z wywiewu, chłodzenia, osuszania albo rozprowadzenia powietrza do wielu pomieszczeń, pełna centrala wentylacyjna lub rooftop może być rozwiązaniem bardziej właściwym.
Komora mieszania jest atrakcyjna przede wszystkim wtedy, gdy jej prostota odpowiada rzeczywistym wymaganiom obiektu. Nie zastępujemy central wentylacyjnych „na siłę” tylko dlatego, że urządzenie jest mniejsze lub tańsze.
Masz instalatora i potrzebujesz urządzenia?
Jeżeli układ i zapotrzebowanie są już policzone, możesz sprawdzić dostępne nagrzewnice SONNIGER. Komorę mieszania oraz automatykę dobiera się do konkretnego urządzenia i konfiguracji.
Potrzebujesz kompletnego układu?
Prześlij rzut, wysokość hali, liczbę osób, sposób użytkowania, wymaganą temperaturę oraz dostępne źródło ciepła. Dobierzemy świeże powietrze, nagrzewnicę, komorę, wywiew i automatykę.
Porównaj również
Najczęściej zadawane pytania
Czy komora mieszania zastępuje wentylację?
Może być elementem mechanicznego systemu nawiewnego, ale trzeba policzyć wymagany strumień świeżego powietrza i zapewnić odpowiedni wywiew. Samo zamontowanie komory nie gwarantuje poprawnej wentylacji obiektu.
Czy można ustawić 100% powietrza świeżego?
Techniczna możliwość ustawienia przepustnic nie oznacza, że nagrzewnica ma wystarczającą moc na taki punkt pracy. Przy zimowym powietrzu zewnętrznym trzeba każdorazowo przeliczyć moc wymiennika i zabezpieczenia.
Czy komora ma odzysk ciepła?
Nie w rozumieniu odzysku energii z powietrza wywiewanego. Wykorzystuje recyrkulację części ciepłego powietrza z hali, co jest innym procesem.
Czy system można zrobić z nagrzewnicą gazową?
Tak. SONNIGER przewiduje komory mieszania zarówno do nagrzewnic wodnych, jak i gazowych. W wariancie gazowym trzeba dodatkowo uwzględnić wymagania instalacji paliwowej i spalinowej.
