regulacja udziału świeżego powietrza
komory dopasowane do wielkości nagrzewnic
sterowanie i integracja z SYSTEM FLOWAIR
obsługiwanych przez jeden sterownik
Funkcje automatyki i konfiguracje wg aktualnych materiałów FLOWAIR. Ostateczny układ zależy od modelu LEO i wymagań wentylacyjnych obiektu.
LEO + KM – co zmienia komora mieszania?
Sama nagrzewnica LEO ogrzewa przede wszystkim powietrze recyrkulacyjne z pomieszczenia. Komora KM dodaje wlot powietrza zewnętrznego oraz przepustnice umożliwiające zmianę proporcji powietrza świeżego i obiegowego. Strumienie mieszają się przed nagrzewnicą, są filtrowane, a następnie ogrzewane i nawiewane do hali.
FLOWAIR stosuje komory dopasowane do rodzin LEO S, L i XL. W zależności od konfiguracji powietrze recyrkulacyjne może być pobierane z dogodnej strony urządzenia, co ułatwia montaż przy ścianie, pod stropem lub w pobliżu czerpni.
Komora mieszania nie jest wymiennikiem odzysku ciepła
Recyrkulacja pozwala wykorzystać część ciepłego powietrza już znajdującego się w hali, ale powietrze usuwane na zewnątrz nie przekazuje swojej energii do nawiewu poprzez wymiennik. To rozwiązanie prostsze od centrali z odzyskiem, lecz przy dużym i stałym strumieniu powietrza świeżego warto policzyć, czy rooftop lub centrala z odzyskiem nie będą korzystniejsze energetycznie.
Z czego składa się kompletny układ?
1. Nagrzewnica LEO
Wodny wymiennik i wentylator odpowiadają za podgrzanie oraz transport powietrza do strefy użytkowej.
2. Komora LEO KM
Miesza powietrze zewnętrzne z recyrkulacyjnym i pozwala regulować udział świeżego powietrza.
3. Czerpnia i kanał
Doprowadzają powietrze z zewnątrz z uwzględnieniem oporów, zabezpieczenia przed opadami i prawidłowej lokalizacji czerpni.
4. Wywiew
Wentylatory dachowe UVO lub inny układ wyciągowy usuwają odpowiednią ilość powietrza i pomagają utrzymać zakładany bilans ciśnienia.
5. Automatyka KM
Siłownik przepustnic, czujniki temperatury, zawór i moduł sterujący współpracują z T-box i zabezpieczają wymiennik.
6. Filtracja
Komora ma filtr chroniący urządzenie i ograniczający dopływ większych zanieczyszczeń. Klasa filtracji nie zastępuje rozbudowanej filtracji wymaganej w obiektach o podwyższonej czystości.
Najważniejsze obliczenia projektowe
Ile powietrza świeżego?
Wymagany strumień wynika z przeznaczenia obiektu, liczby ludzi, emisji technologicznych i wymagań higienicznych. Zakres 0–100% przepustnicy jest możliwością techniczną, a nie sposobem doboru wentylacji.
Jaka moc nagrzewnicy?
Do strat ciepła budynku dochodzi energia potrzebna do podgrzania świeżego powietrza. Zimą może to stanowić istotną część całkowitego obciążenia.
Jaki przepływ wody?
Moc wymiennika zależy od parametrów zasilania i powrotu. Przy pompie ciepła trzeba dobierać urządzenie dla realnego niskiego parametru, nie dla maksymalnej mocy katalogowej.
Jaki wywiew?
Praca wyciągu powinna odpowiadać faktycznemu nawiewowi świeżego powietrza oraz przyjętemu nad- lub podciśnieniu w obiekcie.
Ochrona przeciwzamrożeniowa nie jest dodatkiem
Przy otwartej czerpni zimą przez wymiennik przepływa powietrze o temperaturze nawet znacznie poniżej 0°C. Awaria pompy, zamknięty zawór, brak przepływu czynnika albo nieprawidłowa sekwencja rozruchu może doprowadzić do zamarznięcia wymiennika.
Automatyka FLOWAIR dla LEO KM przewiduje funkcje przeciwzamrożeniowe oraz pomiary temperatur powietrza zewnętrznego, nawiewanego, recyrkulacyjnego i czynnika grzewczego. W dobrze zaprojektowanym układzie siłownik przepustnicy, zawór i wentylator reagują na warunki pracy jako jeden system.
Nieizolowana komora – sprawdź ryzyko kondensacji
W aktualnej dokumentacji FLOWAIR komora mieszania jest elementem stalowym bez pełnej izolacji termicznej. Gdy zimne powietrze zewnętrzne przepływa przez urządzenie znajdujące się w ciepłej i wilgotnej hali, temperatura powierzchni może lokalnie spaść poniżej punktu rosy.
Dlatego przy doborze sprawdzamy wilgotność w obiekcie, temperaturę powietrza zewnętrznego, udział świeżego powietrza i miejsce montażu. W obiektach wilgotnych albo technologicznych może to wymagać dodatkowych działań projektowych. To detal często pomijany przy prostym „doborze z katalogu”.
T-box, SYSTEM FLOWAIR i BMS
Aktualne sterowanie T-box dla LEO KM obsługuje tryby ogrzewania, wentylacji i chłodzenia, program tygodniowy, zabezpieczenie przeciwzamrożeniowe, lokalne czujniki temperatury oraz integrację z BMS. Jeden sterownik może obsłużyć do 31 urządzeń.

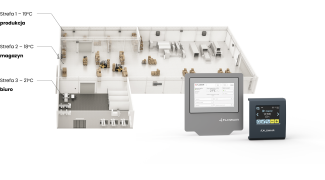

W SYSTEM FLOWAIR można połączyć LEO z innymi urządzeniami, np. kurtynami ELiS czy jednostkami wentylacyjnymi. Daje to możliwość stworzenia stref z oddzielnymi harmonogramami i nastawami zamiast sterowania całym obiektem jednym termostatem.
LEO + KM czy rooftop?
| Funkcja | LEO + KM | Rooftop |
|---|---|---|
| Ogrzewanie | nagrzewnica wodna | zintegrowane zależnie od konfiguracji |
| Świeże powietrze | tak, przez komorę mieszania | tak |
| Recyrkulacja | tak | tak, zależnie od układu |
| Odzysk ciepła z wywiewu | nie w samej komorze KM | często wbudowany |
| Chłodzenie | zależne od układu wodnego i modelu | często zintegrowane |
| Złożoność | prostszy, modułowy układ | bardziej kompletne urządzenie HVAC |
Kiedy LEO + KM jest dobrym rozwiązaniem?
Potrzebujesz ogrzewania oraz umiarkowanej ilości świeżego powietrza w prostym układzie.
Kilka zestawów można sterować strefowo i powiązać z odpowiednio dobranym wywiewem.
Kotłownia, węzeł lub odpowiednio dobrana pompa ciepła może zasilać nagrzewnice bez kolejnego źródła energii.
Rozwiązanie może być prostą drogą do dodania kontrolowanego nawiewu świeżego powietrza do ogrzewania nadmuchowego.
Chcesz kupić nagrzewnicę?
Jeżeli masz już policzony system i znasz potrzebny model LEO, możesz przejść bezpośrednio do dostępnych nagrzewnic. Komorę i automatykę dobiera się do wybranej wielkości urządzenia.
Potrzebujesz kompletnego projektu?
Prześlij rzut, wysokość hali, liczbę osób, sposób użytkowania, źródło ciepła i wymagane temperatury. Dobierzemy LEO, udział świeżego powietrza, wywiew, automatykę i układ hydrauliczny.
Porównaj również
Najczęściej zadawane pytania
Czy LEO + KM zastępuje centralę wentylacyjną?
Może być prostym systemem nawiewno-grzewczym dla obiektów, których wymagania na to pozwalają. Nie oferuje automatycznie wszystkich funkcji centrali, takich jak rozbudowany odzysk ciepła, wielostopniowa filtracja czy pełna obróbka wilgotności.
Czy można ustawić 100% świeżego powietrza?
Przepustnice pozwalają na szeroką regulację udziału powietrza zewnętrznego, ale przy dużym udziale trzeba sprawdzić moc nagrzewnicy, temperaturę nawiewu, ryzyko zamarzania i możliwości całego układu.
Czy potrzebny jest wentylator wyciągowy?
Jeżeli system nawiewa świeże powietrze, trzeba zapewnić jego usunięcie z obiektu. Może to realizować UVO, inny wentylator wyciągowy lub istniejąca instalacja, zależnie od projektu.
Czy system współpracuje z BMS?
Tak. Aktualna automatyka T-box przewiduje połączenie z BMS oraz integrację z SYSTEM FLOWAIR.
Dobierz FLOWAIR LEO + KM do hali
Prześlij rzut, wysokość, sposób użytkowania, liczbę osób, parametry źródła ciepła i wymaganą temperaturę. Sprawdzimy nagrzewnice, komory, nawiew, wywiew, automatykę i hydraulikę.
