wydajność większych wersji kanałowych
wersje bezkanałowe NW
zakres opcji grzewczych rodziny
wbudowany wymiennik obrotowy
Parametry zależą od wielkości i konfiguracji CUBE. Dane wg aktualnych materiałów FLOWAIR.
Co to jest rooftop i czym różni się od nagrzewnic?
Nagrzewnica wodna lub gazowa odpowiada przede wszystkim za ogrzewanie powietrza w hali. Rooftop jest urządzeniem znacznie bardziej kompletnym: dostarcza powietrze świeże, usuwa zużyte, odzyskuje energię z wywiewu, grzeje i – w odpowiedniej konfiguracji – chłodzi. Cały układ technologiczny jest fabrycznie zintegrowany w jednej obudowie montowanej najczęściej na dachu.
Takie rozwiązanie ma szczególnie dużo sensu w nowych halach, sklepach, salonach samochodowych, centrach logistycznych i obiektach usługowych, gdzie chcemy ograniczyć liczbę oddzielnych urządzeń oraz miejsca techniczne wewnątrz budynku.
CUBE bezkanałowy czy kanałowy?
To jedna z najważniejszych decyzji projektowych. Rooftop nie musi automatycznie oznaczać rozbudowanej sieci kanałów pod dachem hali.

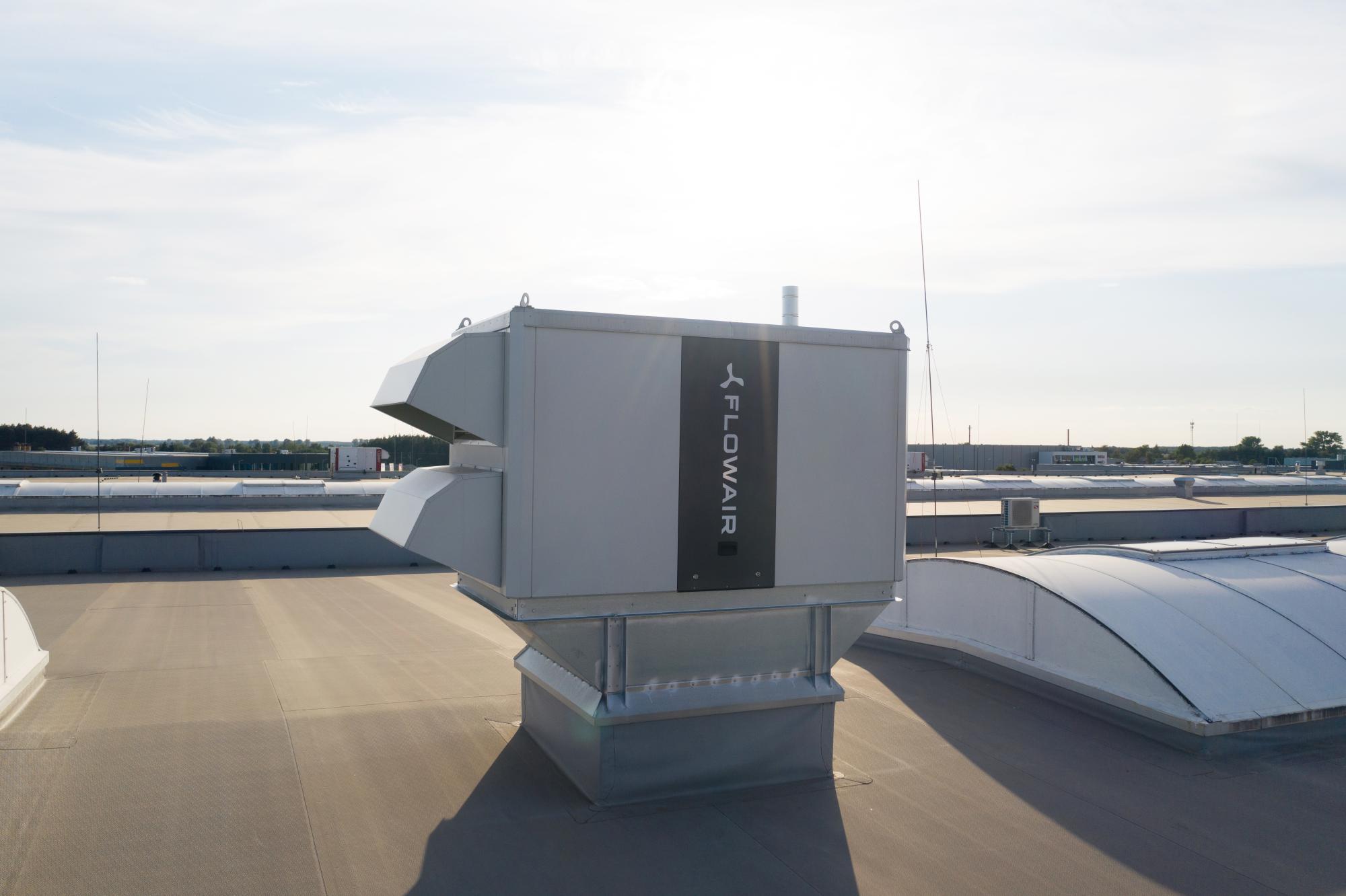

CUBE NW – bez kanałów
Urządzenie stoi na podstawie dachowej ze zintegrowanym nawiewnikiem wirowym. Powietrze nawiewane i wywiewane przechodzi bezpośrednio przez dach, bez prowadzenia poziomych kanałów po hali.
- mniej kanałów i konstrukcji wsporczych
- krótka droga przepływu powietrza
- dobre rozwiązanie dla otwartej hali lub dużej strefy
- wymaga przemyślanego miejsca przejścia przez dach
CUBE kanałowy
Rooftop współpracuje z instalacją kanałową, dzięki czemu powietrze można rozprowadzić do kilku pomieszczeń albo na większą odległość i precyzyjniej kształtować nawiew.
- większa swoboda dystrybucji powietrza
- obsługa kilku pomieszczeń lub stref
- możliwość użycia nawiewników dobranych do geometrii hali
- wymaga prawidłowego bilansu sprężu i oporów kanałów
Co znajduje się w CUBE?
Wentylatory EC
Płynna regulacja wydajności pozwala dopasować przepływ do aktualnego trybu pracy i oporów instalacji.
Wymiennik obrotowy
Odzyskuje energię z powietrza wywiewanego bez potrzeby dokładania zewnętrznego modułu odzysku ciepła.
Sekcja grzewcza
W zależności od konfiguracji może wykorzystywać nagrzewnicę wodną, elektryczną, gazową lub układ pompy ciepła.
Układ chłodniczy
Wybrane wersje mają fabrycznie zintegrowany układ chłodzenia, dzięki czemu ten sam rooftop obsługuje obiekt także latem.
Automatyka Climatix
Sterownik Siemens Climatix zarządza temperaturami, przepływami, alarmami i logiką pracy urządzenia.
Izolowana obudowa
FLOWAIR stosuje 50 mm izolacji z wełny mineralnej, ograniczając straty ciepła i emisję hałasu z obudowy.
Najważniejsza zaleta: jedna maszyna, kilka funkcji
W tradycyjnym układzie inwestor może mieć osobną centralę wentylacyjną, źródło chłodu, nagrzewnice, automatykę i dodatkowe układy odzysku. Rooftop integruje dużą część tych funkcji fabrycznie. Nie oznacza to automatycznie, że zawsze będzie tańszy – ale upraszcza koordynację i zmniejsza liczbę elementów wykonywanych na budowie.
Mniej urządzeń w środku
Duża część technologii znajduje się na dachu, co zwalnia powierzchnię techniczną i ogranicza kolizje pod stropem.
Fabryczna automatyka
Sekcje urządzenia są od początku projektowane do wspólnej pracy zamiast integrowania kilku niezależnych sterowników na budowie.
Co trzeba sprawdzić przed wyborem rooftop?
Konstrukcja dachu
Urządzenie i podstawa generują obciążenia stałe, a do tego dochodzą warunki wiatrowe, śnieg i wymagania konstrukcyjne przejścia dachowego.
Akustyka i drgania
Trzeba przeanalizować miejsce posadowienia, podkonstrukcję, wibroizolację oraz sąsiedztwo pomieszczeń wrażliwych na hałas.
Serwis
Należy zapewnić bezpieczny dostęp na dach i przestrzeń do otwierania paneli, wymiany filtrów oraz obsługi sekcji chłodniczej i automatyki.
Odwodnienie i przejście dachowe
Podstawa, obróbki, szczelność dachu i odprowadzenie kondensatu muszą być skoordynowane z branżą dachową i konstrukcyjną.
Zasilanie i źródło ciepła
Konfiguracja wodna, elektryczna, gazowa lub pompa ciepła determinuje przyłącza i sposób pracy urządzenia zimą.
Dystrybucja powietrza
Wersja bezkanałowa wymaga sprawdzenia zasięgu i pokrycia strefy, a kanałowa – oporów i doboru nawiewników.
Rooftop a nagrzewnice wodne lub gazowe
| Cecha | Rooftop CUBE | Nagrzewnice |
|---|---|---|
| Ogrzewanie | tak | tak |
| Wentylacja świeżym powietrzem | zintegrowana | wymaga osobnego rozwiązania lub komory mieszania |
| Odzysk ciepła | wbudowany | zwykle osobne urządzenie |
| Chłodzenie | dostępne w wybranych wersjach | zwykle osobny system |
| Miejsce w hali | większość technologii na dachu | urządzenia montowane wewnątrz hali |
SYSTEM FLOWAIR i sterowanie strefami
CUBE może pracować jako samodzielny rooftop ze sterownikiem Siemens Climatix albo jako część SYSTEMU FLOWAIR. W jednym obiekcie można wówczas łączyć rooftop z kurtynami, nagrzewnicami, destratyfikatorami i innymi urządzeniami FLOWAIR.
Ma to znaczenie np. w salonie samochodowym z warsztatem, hali z częścią biurową albo magazynie z kilkoma temperaturami zadanymi. Główna wentylacja może być realizowana przez CUBE, a lokalne straty przy bramach pokrywane przez dodatkowe urządzenia.
Porównaj również
Najczęściej zadawane pytania
Czy rooftop może ogrzewać halę bez dodatkowych nagrzewnic?
Tak, jeżeli jego moc i sposób dystrybucji powietrza pokrywają obciążenie cieplne obiektu. Przy dużych bramach lub nietypowym podziale hali dodatkowe urządzenia strefowe mogą jednak poprawić komfort.
Czy CUBE zawsze wymaga kanałów?
Nie. Wersje NW mogą pracować z podstawą dachową i nawiewnikiem wirowym bez rozbudowanej instalacji kanałowej.
Czy rooftop może chłodzić?
Tak, wybrane konfiguracje CUBE zawierają układ chłodniczy lub pompę ciepła. Zakres funkcji trzeba określić na etapie doboru.
Czy rooftop nadaje się do modernizacji istniejącej hali?
Tak, ale trzeba sprawdzić nośność i układ konstrukcji dachu, możliwość wykonania przejść, dostęp serwisowy, zasilanie oraz sposób dystrybucji powietrza.
Dobierz rooftop FLOWAIR CUBE do obiektu
Prześlij rzuty, przekroje, wysokość hali, wymagane temperatury, liczbę osób i informacje o planowanym źródle ciepła. Porównamy wariant kanałowy i bezkanałowy oraz przygotujemy zakres projektu i wykonania.
